一、概述：

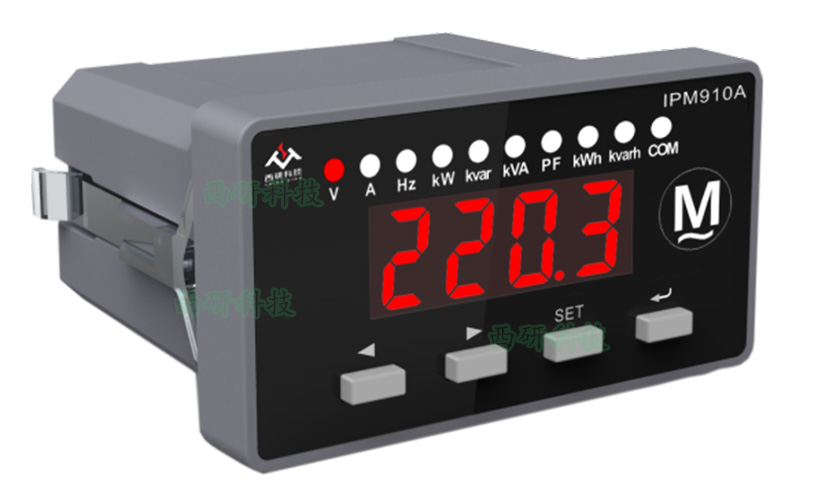

IPM910A单相数字式智能电表，以工业级微处理器为核心，处理速度高，具有很高的性价比。其中IPM910A-I是电流表，IPM910A-V是电压表，IPM910A-M是包含全部电参数测量的智能电表。IPM910A电表主要适用于较小安装尺寸的配电柜，可以满足空间比较苛刻的低压柜及楼层配电箱安装要求。
二、应用范围：
工厂动力系统自动化、负荷控制；
智能楼宇系统；
无功补偿系统；
三、功能特性：
全电量测量和1级有功电能计量
配置2路DI和1路AO
RS-485通信口，支持Modbus通信规约
4位高亮LED显示

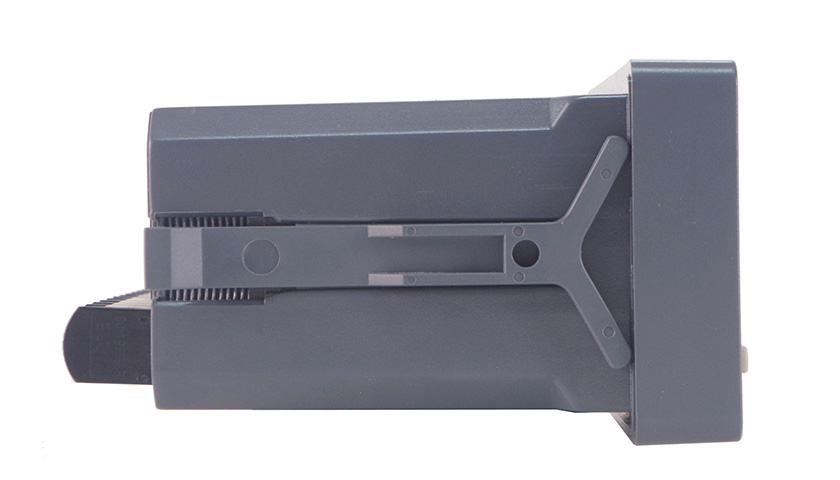

结构紧凑小巧、简易滑块安装
四、产品选型：
|
功能 |
项目 |
IPM910A-M |
IPM910A-V |
IPM910A-I |
|
电参数测量 |
电压 |
■ |
■ |
-- |
|
电流 |
■ |
-- |
■ |
|
|
频率 |
■ |
■ |
-- |
|
|
有功功率 |
■ |
-- |
-- |
|
|
无功功率 |
■ |
-- |
-- |
|
|
视在功率 |
■ |
-- |
-- |
|
|
功率因数 |
■ |
-- |
-- |
|
|
电能 |
有功电能 |
■ |
-- |
-- |
|
无功电能 |
■ |
-- |
-- |
|
|
输入 输出 |
开关量输入（2DI）[注] |
-- |
-- |
选配 |
|
模拟量输出（1AO）[注] |
选配 |
选配 |
选配 |
|
|
通信 接口 |
RS-485口，MODBUS-RTU |
■ |
■ |
■ |
注：DI和AO二者只可选其一。
五、技术参数
|
项目 |
参数 |
|
工作电源 |
电压范围：95 - 250V DC/AC，47-440Hz 功率消耗：＜2W |
|
输入电压 |
额定电压：220V或380V 精度范围：5V~400V 过载能力：1.2Un，连续工作； 2Un，允许1s |
|
输入电流 |
额定电流：5A或1A 功 耗：< 0.3VA /相（额定时） 精度范围：额定5A：10mA～6A 额定1A：2mA～1.2A 过载能力：1.2In，连续工作；20In，允许1s |
|
测量精度 |
电压：±0.5％；电流：±0.5％；功率：±1.0％；功率因数±1.0％；频率±0.02Hz； |
|
电能等级 |
有功电能：GB/T 17215.322，1级 无功电能：GB/T 17215.323，2级 电能最大显示：9999，累计超过该值自动翻转。 |
|
DI输入 |
可选2路；内激励24VDC；前去抖时间100ms |
|
AO输出 |
可选1路； 输出范围：4~20mA；准确度：±1.0％ 过载能力：1.2倍；负载能力：500Ω |
|
通信接口 |
接口类型：RS-485，2线方式 工作方式：半双工 通信速率：1200～38400 bps 通信规约：MODBUS-RTU |
|
端子螺丝紧固力矩 |
0.5N·m |
|
工作温度范围：-5℃～＋55℃； 极限温度范围：-25℃～＋70℃ |
六、结构尺寸

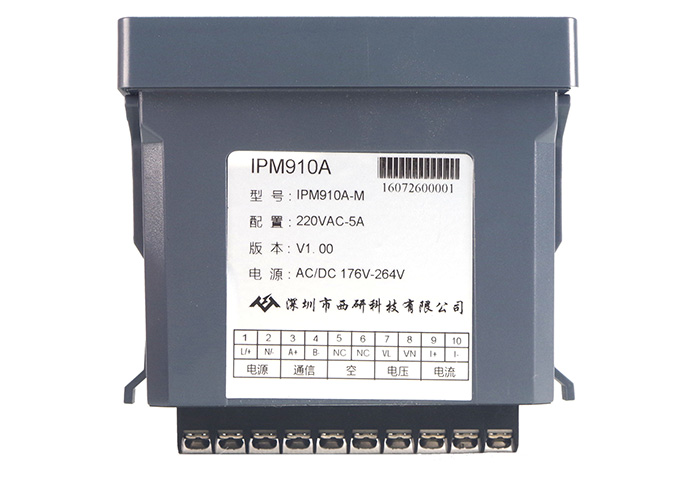

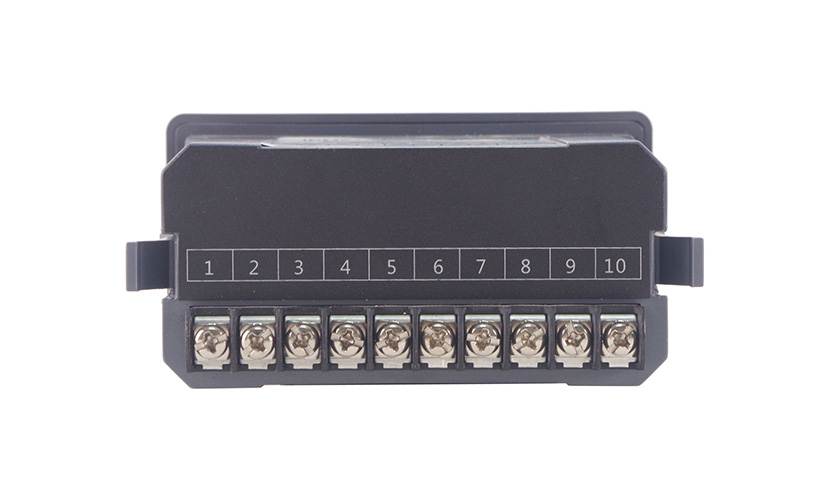

七、端子图
