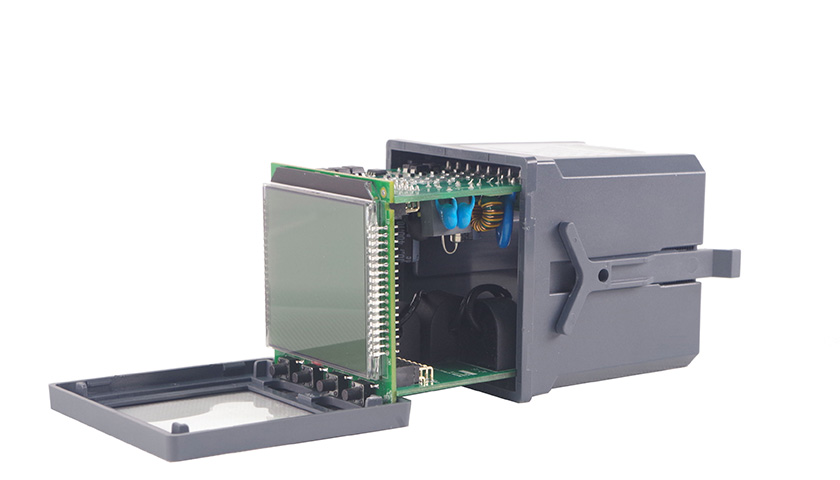

一、概述：IPM430A是针对中低压智能用电管理与能耗监测而研制的三相数字式智能电表，以工业级微处理器为核心，处理速度高，具有很高的性价比，可直接代替盘表，独立应用与高低压开关柜、交流盘、仪表控制盘、UPS等任何需要电量测量和显示的场合。
二、应用范围：
工厂动力系统自动化及负荷控制；
智能楼宇系统；
无功补偿系统；
高低压开关柜、配电盘电力监控；
能效管理系统
三、功能特性：
全电量测量和1级有功电能计量
配置2路DI或1路AO
RS-485通讯接口，支持Modbus通信规约
三行4位高亮LED显示
结构紧凑小巧，简易滑块安装
四、产品选型：
|
功能 |
IPM430A-V |
IPM430A-I |
IPM430A-VI |
IPM430A-M |
|
电压 |
■ |
|
■ |
■ |
|
电流 |
|
■ |
■ |
■ |
|
频率 |
■ |
|
■ |
■ |
|
有功功率 |
|
|
|
■ |
|
无功功率 |
|
|
|
■ |
|
视在功率 |
|
|
|
■ |
|
功率因数 |
|
|
|
■ |
|
总有功电能 |
|
|
|
■ |
|
总无功电能 |
|
|
|
■ |
|
2路DI |
|
|
选配 |
选配 |
|
1路AO |
|
|
选配 |
选配 |
|
RS-485通信 |
■ |
■ |
■ |
■ |
注：DI功能模块和AO功能模块二者只可选其一
选配说明：
1、如果需要增加选配功能，则在选型时，在仪表后面增加后缀；
2路DI（开关量输入）的型号后缀为“-2DI”。
1路AO（模拟量输出）的型号后缀为“-AO”
五、技术参数：
|
项目 |
参数 |
|
工作电源 |
电压范围：95 - 250V DC/AC，47-440Hz 功率消耗：＜3W |
|
输入电压 |
额定电压：380V（线电压） 过载能力：1.2Un，连续工作； 2Un，允许1s |
|
输入电流 |
额定电流：5A、1A 功耗：< 0.3VA /相（额定时） 精度范围：额定5A：5mA～6A 额定1A：1mA～1.2A 过载能力：1.2In，连续工作；20In，允许1s |
|
测量精度 |
电压：±0.5％；电流：±0.5％；功率：±1.0％；功率因数±1.0％；频率±0.02Hz；有功电能1级；无功电能2级 |
|
电能等级 |
有功电能：GB/T17215.322，1级 无功电能：GB/T17215.323，2级 |
|
DI输入 |
可选2路；内激励24VDC；前去抖时间100ms |
|
AO输出 |
可选1路； 输出范围：4~20mA；准确度：±1.0％ 过载能力：1.2倍；负载能力：500Ω |
|
通信接口 |
接口类型：RS-485，2线方式 工作方式：半双工 通信速率：1200～38400 bps 通信规约：MODBUS-RTU |
|
端子螺丝紧固力矩 |
0.5N·m |
|
-5℃～＋55℃，保证精度； -25℃～＋70℃，硬件不损坏 |

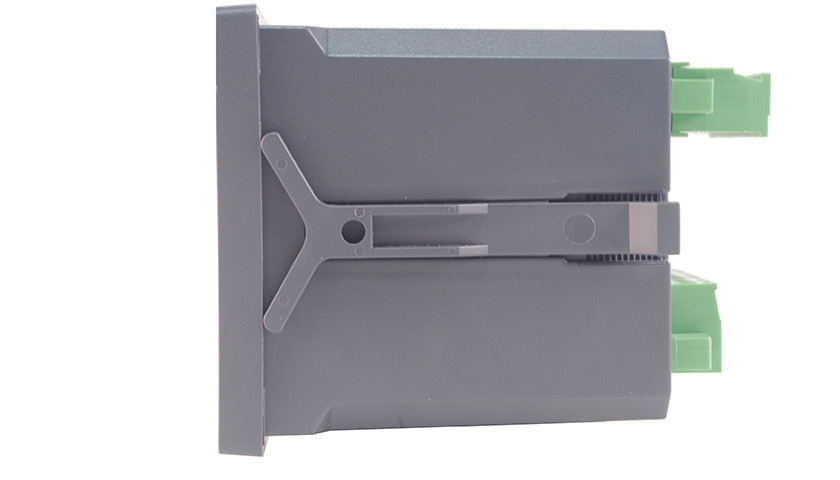

六、结构尺寸

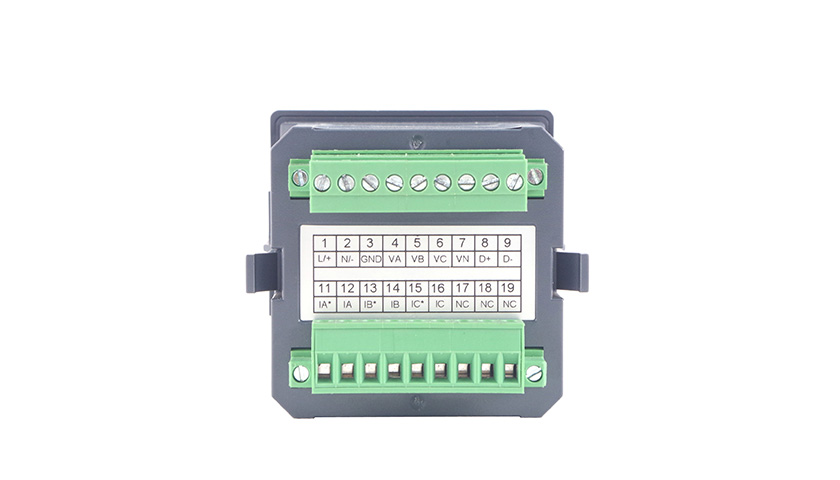

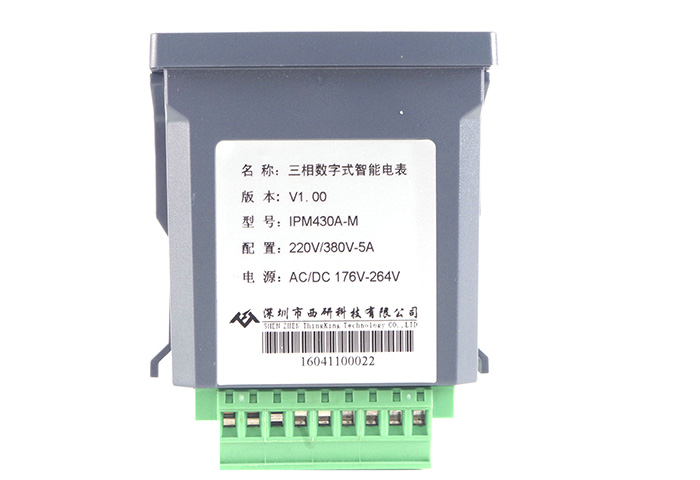

七、端子图
