一、概述：
INTM300B接点测温装置是一款用于高、中、低压电力系统(110KV，6—35KV和0．4KV)和对温度有较高要求的电气接点测温智能化装置。它集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。数据中续单元可根据现场情况进行选配。该装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS-RTU通讯协议，通讯波特率可设置，可选以太网通讯接口。在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。面板防护等级IP54、壳体防护等级IP20。
二、功能特性：
1) 多路无线测量温度实时数据显示。
2) 报警温度上、下限设定及数据显示。
3) 具有系统日期、时间，日期和时间具润年自动转换功能。
4）具有设备参数配置功能，可进行主要参数编程设置。
5) RS485接口通讯地址和波特率设定功能。
6) 接点测温无线采集、存储、显示功能。
7）数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。
8）可扩展报警功能（需要声报警或光报警设备辅助）。
四、技术参数：
|
项目 |
参数 |
|
工作电源 |
AC85-265V/DC110-300V |
|
测温通道 |
单机系统支持1-120个测温点，最大可扩展到240个测温点 |
|
工作环境温度 |
-20℃～+65℃ |
|
工作环境湿度 |
≤95%RH |
|
报警输出口 |
无源输出（负载<300W） |
|
测温传感器电池使用寿命 |
电池在常温条件下（23±5℃）可连续工作3年以上，如长时间应用于非常温环境下电池寿命会加速减衰。 |
|
通讯接口 |
RS485接口，采用MODBUS-RTU 通讯协议，一个起始位，八个数据位，无奇偶校验，一个停止位。波特率可设置为1200bps、2400bps、4800bps、9600bps |
|
无线发射模块与接收模块空旷距离 |
同一配电室 |
|
RS485通讯距离 |
<1200米 |
|
触点温度测量范围 |
-20℃～150℃ |
|
温度精度 |
≤±2℃ |
|
温度显示分辨率 |
1℃ |
五、安装方式：
A：组成
无线接收管理终端（主机）：具有温度数据无线接收、显示和设定功能，可现场查看运行状态；
接点测温传感器：每台开关柜内典型配置3路、6路或9路。
B：电气接点温度显示终端尺寸
外形尺寸：215mm×145mm×61mm；
开孔尺寸：198mm×125mm；
安装深度：≥55mm；

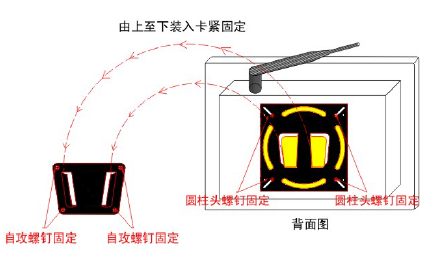

C：可选择窗口式安装或壁挂式安装
