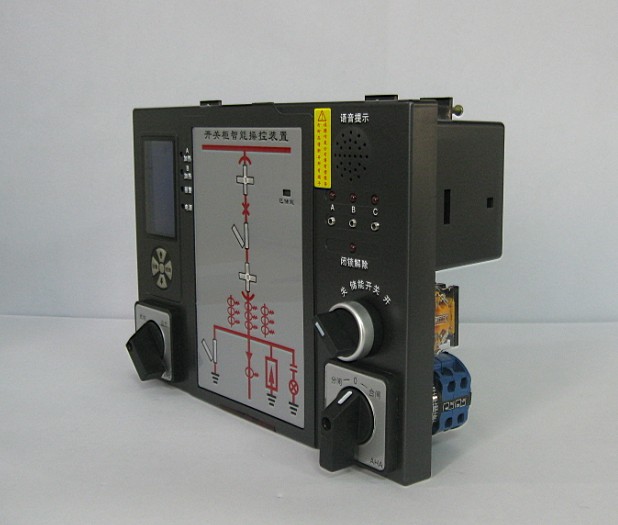

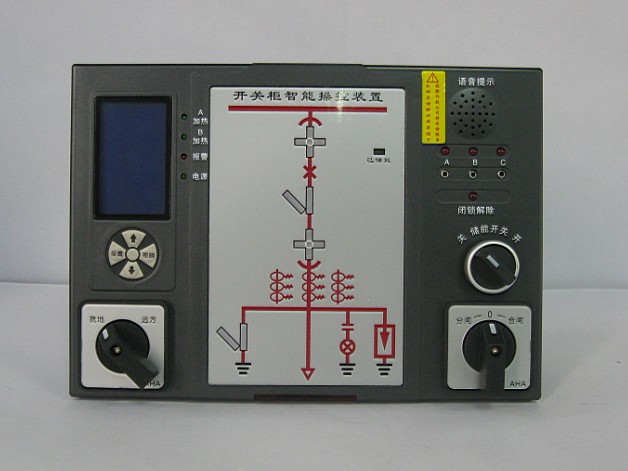

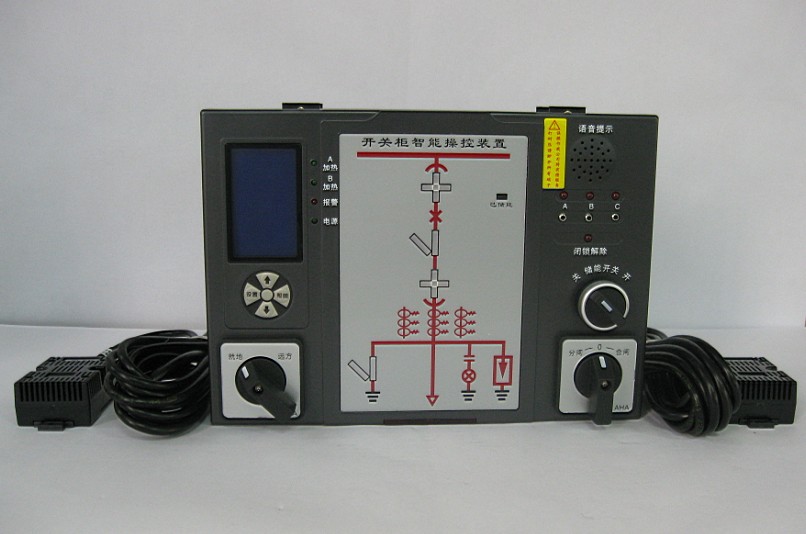

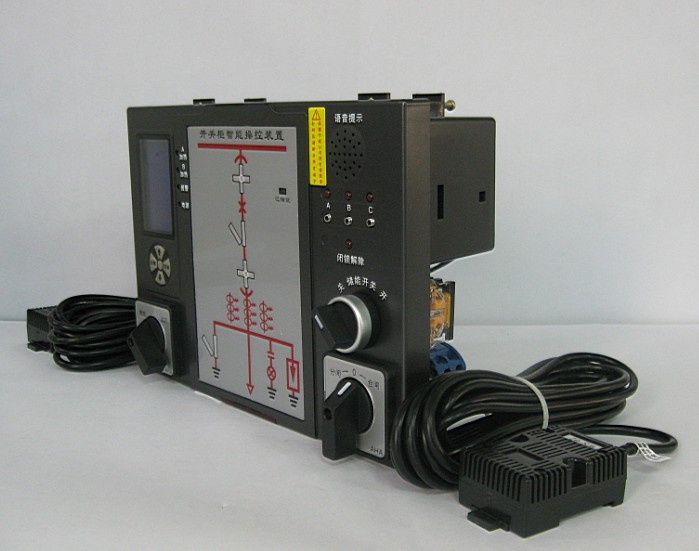

IHM400B开关柜智能操控装置

  • picture picture picture picture picture picture

 一、概述:

    IHM400B高压智能操控装置,使用于3KV-35KV 户内开关柜,中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数据显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示等功能,可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并具有RS485通讯接口,能够使开关柜进一步智能化,网络化,数字化,方便广大用户使用与操作。

二、技术参数:



目录

参数

工作电源

AC85265V/DC110300V

工作环境温度

20℃~+70℃

工作环境湿度

≤95RH

温度测量范围

20℃~+80℃

湿度测量范围

20-99RH

加热输出口

无源输出

降温输出口

无源输出

报警输出口

无源输出

照明输出口

无源输出

强制闭锁输出口

无源输出

介质强度

≥AC2000V

绝缘性能

≥100MΩ

温度精度

≤±1℃

湿度精度

≤±2RH

动态闪烁频率

1/

RS485通讯距离

≤1200

通讯波特率

1200bps2400bps4800bps9600bps可设置

开关量输入端子和LED数码显示关联关系

动态配置

抗电磁干扰性能

符合IEC25522的标准规定

三、安装方式

嵌入式安装

外形尺寸:263mm×186mm×100 mm

开孔尺寸:220mm×165mm

安装深度:≥76mm

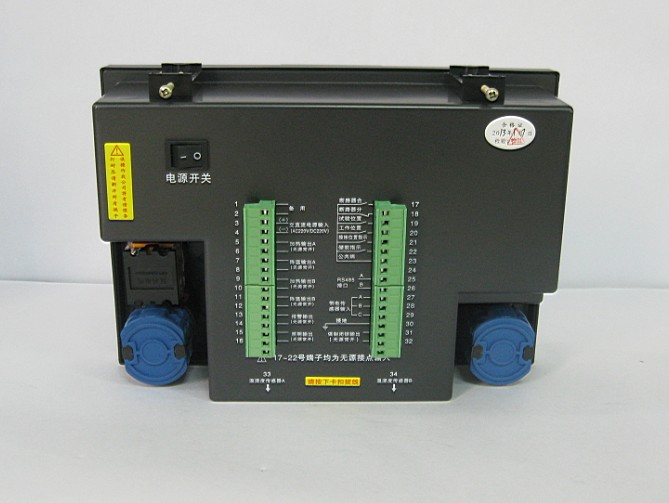

四、端子接线图:

查看详细说明,请下载说明书
