一、概述：
IPM930C是三相数字式智能电表，广泛用于工业、商业、民用电力系统和变电站中。IPM930C智能电表以工业级微处理器为核心，处理速度高，具有很高的性价比，集电量遥测、遥信等功能于一体，可以取代大量的常规模拟仪表。独立应用在仪表控制盘、开关柜、UPS系统等场合，为用户节省大量投资和使用空间。
二、应用范围：
工厂动力系统自动化、负荷控制
SCADA、DCS、EMS集成厂商
变电站综合自动化
发电厂电气DAS
邮电局电源系统、智能大厦
无功补偿系统
三、功能特性：
全电量测量和0.5S级高精度电能计量
6组定值越限及毫秒级事件记录功能，可提供事故预警，方便事故追忆与查询
提供高达31次的谐波分析功能
可配置4路DI、3路DO、1路AI、1路AO
RS-485通信口，支持Modbus通信规约
大屏幕液晶中文显示，4行测量参数显示，模拟负荷指示
结构紧凑小巧、简易滑块安装
四、产品选型：
|
功能
|
项目
|
IPM930C-M
|
IPM930C-MH
|
|
实时测量值
|
电压
|
■
|
■
|
|
电流
|
■
|
■
|
|
|
有功功率
|
■
|
■
|
|
|
无功功率
|
■
|
■
|
|
|
视在功率
|
■
|
■
|
|
|
功率因数
|
■
|
■
|
|
|
总有功电能
|
■
|
■
|
|
|
总无功电能
|
■
|
■
|
|
|
频率
|
■
|
■
|
|
|
最大需量
|
■
|
■
|
|
|
复费率
|
■
|
■
|
|
|
越限警告
|
■
|
■
|
|
|
2-31次谐波
|
|
■
|
|
|
输入输出
|
开关量输入（4DI）
|
选配
|
选配
|
|
开关量输出（3DO）
|
选配
|
选配
|
|
|
模拟量输入（AI）
|
选配
|
选配
|
|
|
模拟量输出（AO）
|
选配
|
选配
|
|
|
通讯
|
485接口，MODBUS协议
|
■
|
■
|
|
在线升级
|
在线升级装置的软件
|
■
|
■
|
|
项目
|
参数
|
|
|
工作电源
|
额定电压
|
95-250DC/AC；47-440HZ；±10%
|
|
功率消耗
|
＜3W
|
|
|
输入电压
|
额定电压
|
57.74/100V；220/380V；400/690V
|
|
过载能力
|
1.2倍额定电压，连续工作；2倍额定电压，允许1s
|
|
|
功率消耗
|
< 0.5VA/相（额定时）
|
|
|
输入电流
|
额定电流
|
5A；1A
|
|
过载能力
|
1.2倍额定电压，连续工作；20倍额定电压，允许1s
|
|
|
功率消耗
|
0.5VA/相@5A; 0.1VA/相@1A
|
|
|
输入
|
DI
|
内激励24VDC；去抖时间40ms
|
|
输出
|
DO
|
电磁式继电器；触点容量：250VAC/5A，30VDC/5A
|
|
通信口
|
RS-485
|
Modbus规约；光电隔离和浪涌保护
|
|
显示
|
大屏幕液晶显示
|
点阵液晶，分辨率128*64，LED白色背光
|
|
测量精度
|
电压
|
±0.2％
|
|
电流
|
±0.2％
|
|
|
有功功率
|
±0.5％
|
|
|
无功功率
|
±0.5％
|
|
|
视在功率
|
±0.5％
|
|
|
有功电能
|
0.5S级
|
|
|
无功电能
|
2级
|
|
|
功率因数
|
±0.5％
|
|
|
频率
|
±0.02Hz
|
|
|
工作环境
|
运行温度
|
-25℃～＋70℃
|
|
储存温度
|
-40℃～+85℃
|
|
|
相对湿度
|
5％～95％（无冷凝）
|
|
|
大气压力
|
70kPa～106kPa
|
|

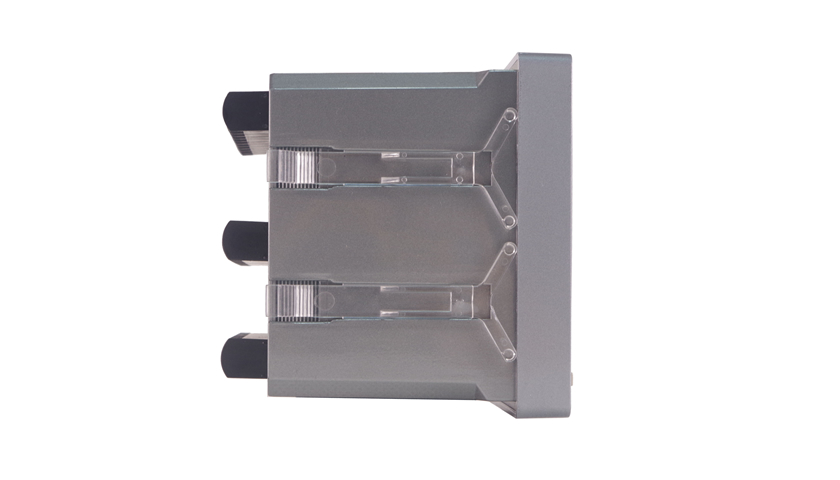

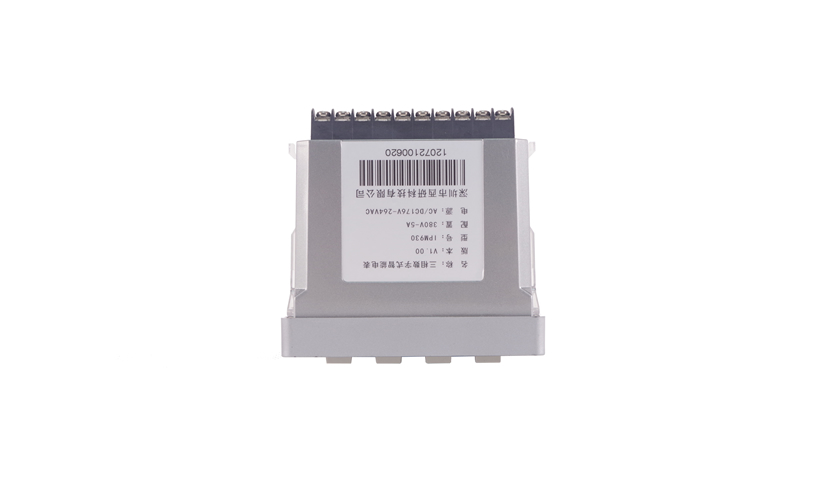

六、结构尺寸：

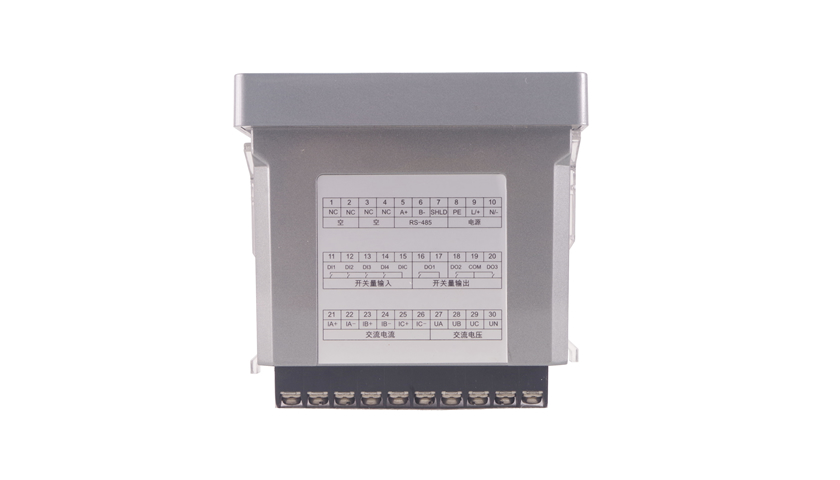

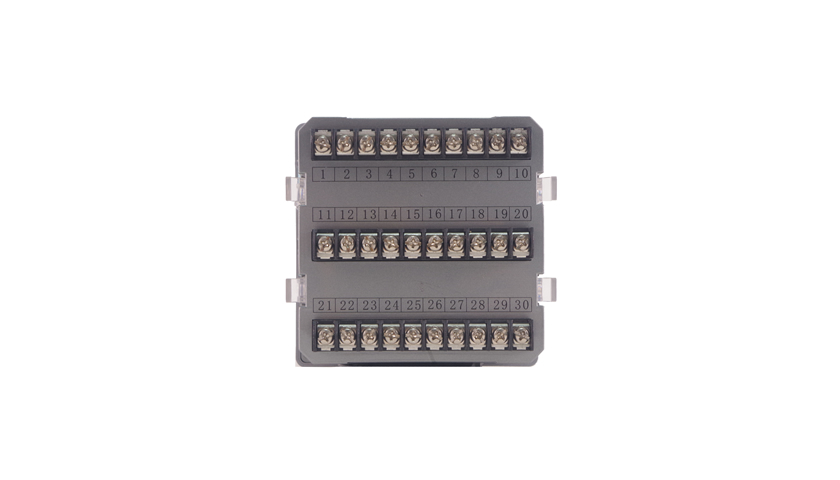

七、端子图：
