IPM930A是三相数字式智能电表，广泛用于工业、商业、民用电力系统和变电站中。IPM930A智能电表以工业级微处理器为核心，处理速度高，具有很高的性价比，集电量遥测、遥信等功能于一体，可以取代大量的常规模拟仪表。
二、应用范围：
工厂动力系统自动化、负荷控制
SCADA、DCS、EMS集成厂商
变电站综合自动化
发电厂电气DAS
邮电局电源系统、智能大厦
无功补偿系统
三、功能特性：
全电量测量和1级高精度电能计量
配置4路DI、3路DO、1路AO、1路AI
RS-485通信口，支持Modbus通信规约
3行4位高亮LED数码公会显示
四、产品选型：
|
功能 |
项目 |
IPM930A-M |
IPM930A-I |
IPM930A-V |
IPM930A-VI |
|
实时测量值 |
三相电压 |
■ |
|
■ |
■ |
|
三相电流 |
■ |
■ |
|
■ |
|
|
三相有功功率 |
■ |
|
|
|
|
|
三相无功功率 |
■ |
|
|
|
|
|
三相视在功率 |
■ |
|
|
|
|
|
三相功率因数 |
■ |
|
|
|
|
|
总有功电能 |
■ |
|
|
|
|
|
总无功电能 |
■ |
|
|
|
|
|
频率 |
■ |
|
■ |
■ |
|
|
输入输出 |
开关量输入（4DI） |
选配 |
选配 |
选配 |
选配 |
|
开关量输出（3DO） |
选配 |
选配 |
选配 |
选配 |
|
|
模拟量输入（AI） |
选配 |
选配 |
选配 |
选配 |
|
|
模拟量输出（AO） |
选配 |
选配 |
选配 |
选配 |
|
|
通讯 |
485接口，MODBUS协议 |
■ |
■ |
■ |
■ |
|
在线升级 |
在线升级装置的软件 |
■ |
■ |
■ |
■ |
五、技术参数：
|
项目 |
参数 |
|
|
工作电源 |
额定电压 |
95-250DC/AC；47-440HZ；±10% |
|
功率消耗 |
＜3W |
|
|
输入电压 |
额定电压 |
57.74/100V；220/380V；400/690V |
|
过载能力 |
1.2倍额定电压，连续工作；2倍额定电压，允许1s |
|
|
功率消耗 |
< 0.5VA/相（额定时） |
|
|
输入电流 |
额定电流 |
5A；1A |
|
过载能力 |
1.2倍额定电压，连续工作；20倍额定电压，允许1s |
|
|
功率消耗 |
0.5VA/相@5A; 0.1VA/相@1A |
|
|
输入 |
DI |
内激励24VDC；去抖时间40ms |
|
输出 |
DO |
电磁式继电器；触点容量：250VAC/5A，30VDC/5A |
|
通信口 |
RS-485 |
Modbus规约；光电隔离和浪涌保护 |
|
显示 |
大屏幕液晶显示 |
3行4位高亮红色数码管，>5万小时 |
|
测量精度 |
电压 |
±0.5％ |
|
电流 |
±0.5％ |
|
|
有功功率 |
±0.5％ |
|
|
无功功率 |
±0.5％ |
|
|
视在功率 |
±0.5％ |
|
|
有功电能 |
1级 |
|
|
无功电能 |
2级 |
|
|
功率因数 |
±0.5％ |
|
|
频率 |
±0.02Hz |
|
|
工作环境 |
运行温度 |
-25℃～＋70℃ |
|
储存温度 |
-40℃～+85℃ |
|
|
相对湿度 |
5％～95％（无冷凝） |
|
|
大气压力 |
70kPa～106kPa |
|

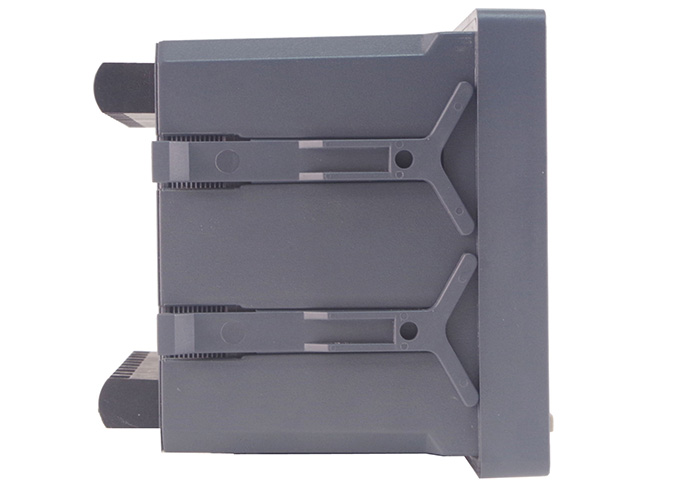

六、结构尺寸

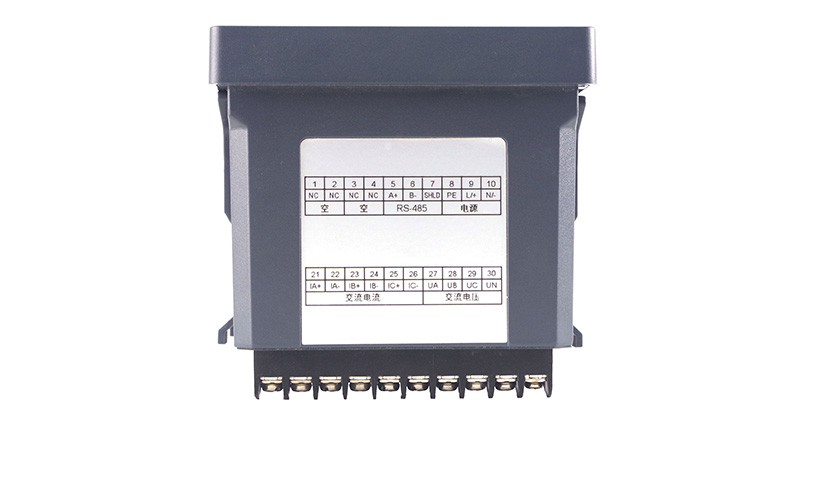

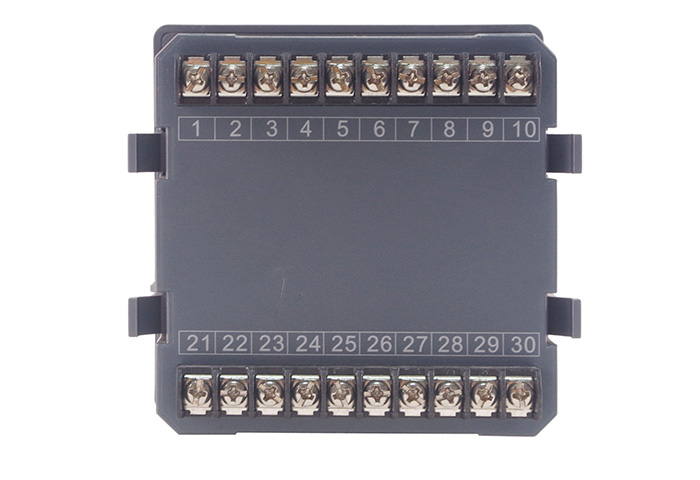

七、端子图
